SQL Server 变更数据捕获（CDC）

1. CDC 简介

变更数据捕获 (CDC) 可记录应用于 SQL Server 表的插入、更新和删除活动。

变更数据捕获(CDC)的捕获数据源为 SQL Server 事务日志

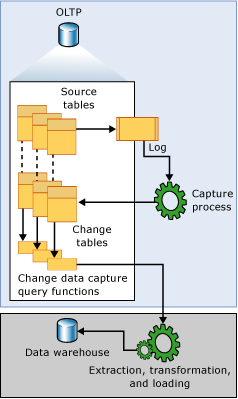

流程图

变更数据捕获数据流

在将插入、更新和删除应用于跟踪的源表时，将会在日志中添加说明这些更改的项。
捕获进程会读取日志，并在跟踪的表的关联更改表中添加有关更改的信息。
系统将提供一些函数，以枚举在更改表中指定范围内发生的更改，并以筛选的结果集的形式返回该值。

引用
变更数据捕获(CDC) MSDNopen in new window

2. 准备工作

2.1 创建CDC文件组

为了性能最大化，建议将更改表置于独立于源表的文件组中，并放置在不同的磁盘上。

USE master
GO

-- 创建文件组 CDCFG
ALTER DATABASE AdventureWorks2016
ADD FILEGROUP CDCFG
GO

-- 添加文件 CDCdat1 到 文件组 CDCFG
ALTER DATABASE AdventureWorks2016
ADD FILE
(
    NAME = CDCdat1,
    FILENAME = 'G:\Program Files\Microsoft SQL Server\MSSQL13.SQL16\MSSQL\DATA\CDCdat1.ndf',
    SIZE = 5MB,
    MAXSIZE = UNLIMITED,
    FILEGROWTH = 10%
)
TO FILEGROUP CDCFG;
GO

2.2 启动SQL Server代理服务

启动、停止或暂停 SQL Server 代理服务open in new window

注意
对表启用变更数据捕获时，SQL Server 代理不必正在运行。但是，只有当 SQL Server 代理正在运行时，捕获进程才会处理事务日志并将条目写入更改表。

2.3 检查当前数据库的所有者

启用CDC前，需要先检查当前数据库的所有者，若为null或者非sa用户时，则建议将所有者更改为登录名sa。

否则后续开启CDC操作可能失败。

SELECT d.name, d.owner_sid, sl.name
FROM sys.databases AS d
	left JOIN sys.sql_logins AS sl
		ON d.owner_sid = sl.sid;

/* 结果
name                owner_sid                         name
------------------- --------------------------------- -----------------------------
master              0x01                              sa
tempdb              0x01                              sa
model               0x01                              sa
msdb                0x01                              sa
AdventureWorks2016  0x010500000000000515000           NULL
*/

-- AdventureWorks2016 name(所有者)为NULL（空）
-- 将所有者变更更改为登录名sa
USE [AdventureWorks2016]
GO
ALTER AUTHORIZATION ON DATABASE::[AdventureWorks2016] TO [sa]
GO

3. 启用更改数据捕获（CDC）流程

3.1 数据库启用CDC

为数据库启用“更改数据捕获”，通过 sys.sp_cdc_enable_db (MSDN Transact-SQL)open in new window 存储过程实现：

USE AdventureWorks2016
GO

-- 对当前数据库启用变更数据捕获
-- 注意：无法在 系统数据库 或分发数据库上启用变更数据捕获。
-- is_cdc_enabled：是否已启用CDC
IF NOT EXISTS( SELECT  1 FROM sys.databases WHERE name = 'AdventureWorks2016' and is_cdc_enabled  = 1 )
BEGIN
	-- 返回代码值
	-- 0（成功）或 1（失败）
	EXEC sys.sp_cdc_enable_db
END
GO

当对数据库成功启用了变更数据捕获之后：

如果数据库还原到其他服务器，默认情况下将禁用变更数据捕获，并删除所有相关的元数据。
若要保留变更数据捕获，请在还原数据库时使用 KEEP_CDC 选项。
将 sys.databases目录视图中的数据库条目的 is_cdc_enabled 列设置为1
并将为数据库创建以下对象：

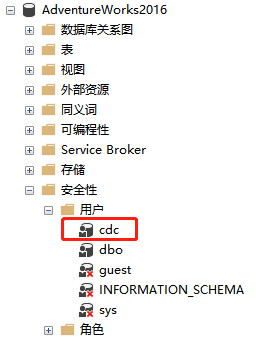

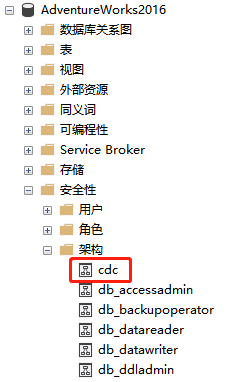

元数据表	DDL 触发器	cdc schema（架构）	cdc 数据库用户

即使恢复模式设置为简单恢复，日志截断点也不会向前推进，直到为捕获标记的所有更改都已由捕获进程收集为止。如果捕获进程未运行且有要收集的更改，执行 CHECKPOINT 将不会截断日志。

3.2 表启用CDC

对表启用变更数据捕获时，应用于此表的每个数据操纵语言 (DML) 操作的记录都将写入事务日志中。变更数据捕获进程将从日志中检索此信息，并将其写入更改表中。

通过sys.sp_cdc_enable_tableopen in new window存储过程实现：

USE AdventureWorks2016;
GO
-- 创建一个捕获实例
EXEC sys.sp_cdc_enable_table
    @source_schema = N'HumanResources'  -- 源表所属的架构的名称(默认dbo)
  , @source_name = N'Department'  		-- 源表的名称
  , @role_name = null  -- 用于访问更改数据的数据库角色的名称,null则不限制访问。
  , @capture_instance = null -- 捕获实例的名称, null则按源架构名称加上 schemaname_sourcename 格式生成。（例如HumanResources_Department）
  , @supports_net_changes = 1  -- 是否为此捕获实例启用用于查询净更改的支持。
  , @index_name = null -- 用于唯一标识源表中的行的唯一索引的名称, null则取主键。
  , @captured_column_list = null -- 标识要捕获的源表列（逗号隔开‘ID,Code,Name’），NULL则所有列都将捕获。
  , @filegroup_name = N'CDCFG';
GO

/* 执行结果
消息
作业 'cdc.AdventureWorks2016_capture' 已成功启动。
作业 'cdc.AdventureWorks2016_cleanup' 已成功启动。
*/

当对表启用变更数据捕获成功之后会修改或创建以下内容：

3.2.1 捕获实例

创建一个捕获实例，可以使用 sys.sp_cdc_help_change_data_captureopen in new window存储过程来检索此信息。

USE AdventureWorks2016;
GO
-- 返回 HumanResources.Department 表的变更数据捕获实例配置。
EXECUTE sys.sp_cdc_help_change_data_capture
    @source_schema = N'HumanResources',
    @source_name = N'Department';
GO
-- 返回 所有启用表的变更数据捕获实例配置。
EXECUTE sys.sp_cdc_help_change_data_capture;
GO

3.2.2 `sys.tables`视图

更新sys.tables视图的表条目中的is_tracked_by_cdc 列为1.

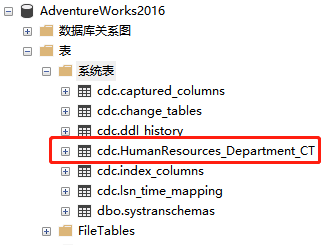

3.2.3 更改表

创建更改表cdc.HumanResources_Department_CT，

变更表是关联捕获实例的，命名方式为：<捕获实例名称>_CT。

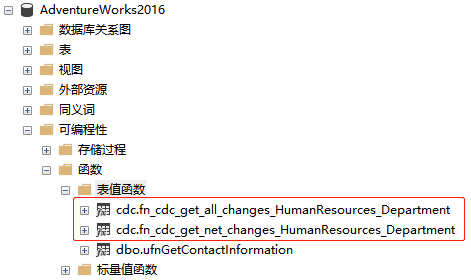

3.2.4 查询函数

创建查询函数

查询所有更改函数：cdc.fn_cdc_get_all_changes_HumanResources_Department
命名方式为：cdc.fn_cdc_get_all_changes_<捕获实例名称>open in new window
返回指定的时间间隔内出现的所有更改表项。
查询Net changes（净更改函数）函数：cdc.fn_cdc_get_net_changes_HumanResources_Department
命名方式为：cdc.fn_cdc_get_net_changes_<捕获实例名称>open in new window
Net changes 函数的创建取决于捕获示例新建时的supports_net_changes属性。
返回指定的时间间隔内发生更改的每个非重复行，此函数仅返回一项更改

3.2.5 元数据表

在cdc.change_tables，cdc.index_columns，cdc.captured_columns 元数据表中插入信息。

3.2.6 代理作业

首次启动表启用变更数据捕获时，会创建两个关联数据库的SQL Server代理作业。捕获和清除作业都是使用默认参数创建的。

捕获更改表作业（capture）
捕获作业会立即启动。它连续运行，每个扫描周期最多可处理 1000 个事务，并在两个周期之间停顿 5 秒钟。
清除更改表作业（cleanup）
清除作业在每天凌晨 2 点运行一次。它将更改表项保留三天（4320 分钟），使用单个删除语句最多可删除 5000 项。

修改作业：sys.sp_cdc_change_jobopen in new window

USE AdventureWorks2016;
GO
-- 修改捕获作业
EXECUTE sys.sp_cdc_change_job
    @job_type = N'capture',  -- 作业的类型
    @maxscans = 1000,  -- 从日志中提取所有行而要执行的扫描周期的最大数目
    @maxtrans = 15，  -- 每个扫描循环中要处理的最大事务数
    @pollinginterval = 5， -- 扫描间隔（秒）
    @continuous = 1； -- 1循环运行，0只运行一次
GO
-- 修改清楚作业
EXECUTE sys.sp_cdc_change_job
    @job_type = N'cleanup', -- 作业的类型
    @retention = 2880;  -- 更改行要在更改表中保留的分钟数
GO

查询作业：sys.sp_cdc_help_jobs open in new window或直接查询dbo.cdc_jobsopen in new window 表

USE AdventureWorks2016;
GO
-- 查询作业.
EXEC sys.sp_cdc_help_jobs;
GO

启动作业：sys.sp_cdc_start_jobopen in new window

USE AdventureWorks2012;
GO
-- 启动捕获作业，可以不指定 job_type 的值，因为默认作业类型为 " 捕获"。
EXEC sys.sp_cdc_start_job
	@job_type = N'capture';
GO
-- 启动清除作业。
EXEC sys.sp_cdc_start_job
	@job_type = N'cleanup';
GO

停止作业：sys.sp_cdc_stop_jobopen in new window

USE AdventureWorks2012;
GO
-- 停止捕获作业。
EXEC sys.sp_cdc_stop_job @job_type = N'capture';
GO
-- 停止清除作业。
EXEC sys.sp_cdc_stop_job @job_type = N'cleanup';
GO

注意
修改作业后，需要重启作业后才会生效。
启动和停止捕获作业并不会造成更改数据丢失。可以在高峰需求时段禁止扫描日志以免增加负载。
数据库引擎服务或 SQL Server 代理服务在 NETWORK SERVICE 帐户下运行时，变更数据捕获无法正常工作。这可能导致错误 22832。

3.3 禁用数据库变更数据捕获(CDC)

数据库禁用变更数据捕获，将同时删除所有关联的变更数据捕获元数据（括 cdc 用户、架构和变更数据捕获作业）。所以不必先禁用各个表。

-- 禁用数据库变更数据捕获
USE AdventureWorks2016
GO
EXEC sys.sp_cdc_disable_db
GO

3.4 禁用表变更数据捕获

如果删除了启用变更数据捕获的表，则会自动删除与该表关联的变更数据捕获元数据。
如果在禁用发生后没有对数据库启用任何表，则还会删除变更数据捕获作业。

USE AdventureWorks2016
GO
EXEC sys.sp_cdc_disable_table
@source_schema = N'dbo',
@source_name   = N'MyTable',
@capture_instance = N'dbo_MyTable'
GO

3.5 监视CDC状态

sys.dm_cdc_log_scan_sessionsopen in new window

自 SQL Server 服务最后一次启动以来，日志扫描会话的状态信息。每个日志扫描会话记录一行，最后一行表示当前会话。

SELECT session_id, start_time, end_time, duration, scan_phase,
    error_count, start_lsn, current_lsn, end_lsn, tran_count,
    last_commit_lsn, last_commit_time, log_record_count, schema_change_count,
    command_count, first_begin_cdc_lsn, last_commit_cdc_lsn,
    last_commit_cdc_time, latency, empty_scan_count, failed_sessions_count
FROM sys.dm_cdc_log_scan_sessions
WHERE session_id = (SELECT MAX(b.session_id) FROM sys.dm_cdc_log_scan_sessions AS b);
GO

sys.dm_cdc_errorsopen in new window
变更数据捕获日志扫描会话中遇到的每个错误返回一行。
```
SELECT * FROM sys.dm_cdc_errors
```

4 扩展

4.1 元数据表

cdc.change_tablesopen in new window

为数据库中的每个更改表返回一行。对源表启用变更数据捕获时，将创建一个更改表。

不要直接查询系统表cdc.change_tables，请改为执行 sys.sp_cdc_help_change_data_captureopen in new window 存储过程。

cdc.change_tables（部分列）
列名称	数据类型	说明
object_id	int	更改表的 ID。在数据库中是唯一的。
source_object_id	int	更改表的源表的 ID。
capture_instance	sysname	用于命名特定于实例的跟踪对象的捕获实例的名称。默认情况下，该名称从源架构名称加上源表名称派生，格式 schemaname_sourcename。
has_drop_pending	bit	捕获进程收到关于源表已被删除的通知。
filegroup_name	sysname	更改表所驻留的文件组的名称。NULL = 更改表在数据库的默认文件组中。
create_date	datetime	启用源表的日期。
partition_switch	bit	指示是否可以对启用了变更数据捕获的表执行 ALTER TABLE 的 SWITCH PARTITION 命令。 0 指示分区切换被阻止。未分区表始终返回 1。

cdc.captured_columnsopen in new window

为在捕获实例中跟踪的每一列返回一行。 默认情况下，为捕获源表中的所有列。

不要 直接查询系统表cdc.captured_columns。请改为执行 sys.sp_cdc_get_source_columnsopen in new window 存储过程。

cdc.captured_columns
列名称	数据类型	说明
object_id	int	捕获的列所属的更改表的 ID。
column_name	sysname	捕获的列的名称。
column_id	int	捕获的列在源表内的 ID。
column_type	sysname	捕获的列的类型。
column_ordinal	int	更改表中的列序号（从 1 开始）。将排除更改表中的元数据列。序号 1 将分配给捕获到的第一个列。
is_computed	bit	表示捕获到的列是源表中计算所得的列。

cdc.ddl_historyopen in new window

为对启用了变更数据捕获的表所做的每一项数据定义语言 (DDL) 更改返回一行。可以使用此表来确定源表发生 DDL 更改的时间以及更改的内容。此表中不包含未发生 DDL 更改的源表的任何条目。

不要直接查询系统表cdc.ddl_history，请改为执行 sys.sp_cdc_get_ddl_historyopen in new window 存储过程。

cdc.ddl_history
列名称	数据类型	说明
source_object_id	int	应用 DDL 更改的源表的 ID。
object_id	int	与源表的捕获实例相关联的更改表的 ID。
required_column_update	bit	指示在源表中修改了捕获列的数据类型。此修改改变了更改表中的列。
ddl_command	nvarchar(max)	应用于源表的 DDL 语句。
ddl_lsn	binary(10)	与 DDL 修改的提交相关联的日志序列号 (LSN)。
ddl_time	datetime	对源表所做的 DDL 更改的日期和时间。

cdc.index_columnsopen in new window

为与更改表关联的每个索引列返回一行。变更数据捕获使用这些索引列来唯一标识源表中的行。

默认情况下，将包括源表的主键列。但是，如果在对源表启用变更数据捕获时指定了源表的唯一索引，则将改用该索引中的列。如果启用净更改跟踪，则该源表需要主键或唯一索引。

不要直接查询系统表，请改为执行 sys.sp_cdc_help_change_data_captureopen in new window 存储过程。

cdc.index_columns
列名称	数据类型	说明
object_id	int	更改表的 ID。
column_name	sysname	索引列的名称。
index_ordinal	tinyint	索引中的列序号（从 1 开始）。
column_id	int	源表中的列 ID。

cdc.lsn_time_mappingopen in new window

为每个在更改表中存在行的事务返回一行。

该表用于在日志序列号 (LSN) 提交值和提交事务的时间之间建立映射。没有对应的更改表项的项也可以记录下来，以便表在变更活动少或者无变更活动期间将 LSN 处理的完成过程记录下来。

不要直接查询系统表，请改为执行

sys.fn_cdc_map_lsn_to_time (transact-sql)open in new window 或 sys.fn_cdc_map_time_to_lsn (transact-sql)open in new window 系统函数。

cdc.lsn_time_mapping
列名称	数据类型	说明
start_lsn	binary(10)	提交的事务的 LSN。
tran_begin_time	datetime	与 LSN 关联的事务开始的时间。
tran_end_time	datetime	事务结束的时间。
tran_id	varbinary (10)	事务的 ID。

systranschemas

Systranschemas 表用于跟踪事务发布和快照发布中发布的项目中的架构更改。此表存储在发布数据库和订阅数据库中

systranschemas
列名称	数据类型	说明
tabid	int	标识发生了架构更改的表项目。
startlsn 时发生	binary	架构更改开始时的 LSN 值。
endlsn	binary	架构更改结束时的 LSN 值。
typeid	int	架构更改的类型。

更改表（xxxx_CT）

更改表充当捕获进程从事务日志中提取的源表更改的存储库。

变更数据捕获更改表的前五列是元数据列。这些列提供与记录的更改有关的附加信息。其余列镜像源表中按名称标识的捕获列（通常还会按类型进行标识）。这些列保存从源表中收集的捕获列数据。

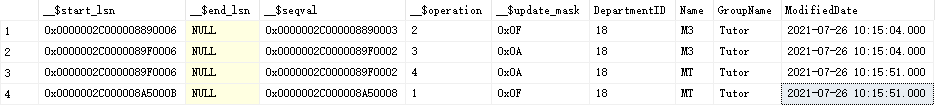

例如：

systranschemas
列名称	数据类型	说明
__$start_lsn	binary	更改指定的提交日志序列号 (LSN)。提交 LSN 不仅标识在同一事务中提交的更改，而且还对这些事务进行排序。
__$end_lsn	binary
__$seqval	binary	同一事务中进行的更改排序
__$operation	int	更改相关的操作：1 = 删除、2 = 插入、3 = 更新（前映象）、4 = 更新（后映像）。
__$update_mask	varbinary	一个可变的位掩码，每个捕获列都有一个对应的定义位。对于插入和删除项，更新掩码始终设定所有位。但是，更新行仅设定与更改列对应的那些位
捕获源表的列...	...	...

4.2 数据定义语言（DDL）

SQL语言集中负责数据结构定义与数据库对象定义的语言，由CREATE、ALTER与DROP三个语法所组成。

CREATE DATABASE
ALTER DATABASE
CREATE TABLE
ALTER TABLE
CREATE INDEX
DROP INDEX
...

4.3 数据操纵语言（DML)

INSERT、UPDATE、DELETE三种指令。

4.4 捕获实例

在为源表启用变更数据捕获后，会忽略源表的任何新列。如果删除了某个跟踪的列，则会为在后续更改项中为该列提供 Null 值。但是，如果源表列的数据类型发生了更改，则这种更改会传播到更改表中。
可同时与单个源表相关联的最大捕获实例数为两个。
